塔吊吊鉤視頻引導系統
產品概述：
塔機自動視頻引導能實時以高清晰圖像向塔機司機展現吊鉤周圍實時的視頻圖像，解決了施工現場塔機司機視覺盲區，遠距離視覺模糊，人工語音引導易出差錯等行業難題。同時降低了人力成本，提高工作效率。目前形勢下提升監管效果，減少安全事故，推廣數字化標準工地等不可缺少的行業利器。
產品采用高清紅外攝像機、通過對塔機變幅和起升高度實時監測，自動計算幅度和高度的距離自動變焦、實現對吊鉤運作畫面的智能追蹤，高清攝像機自動聚焦、360度無死角追蹤拍攝、危險狀況實時可見、杜絕盲吊、降低隔山吊安全隱患。
系統采用高清紅外攝像機 20 倍高速自動變焦、不但能使夜視紅外距離高達 120 — 150 米更能實時接收主控制器各項值令、秒速智能追蹤聚焦、有效解決“等下效應”造成的視頻模糊不清施工難題，保障安全 24 小時可視。系統預留多重接口、可以隨客戶需求而定、無縫連接排繩視頻、回轉視頻起升機構拍攝視頻、實現塔機關鍵隱患點的監管確保塔機安全施工。實現了對工程的遠程管理，集中監管，讓監管更容易，更便捷。
塔機吊鉤視頻引導特點：
◆ 結構化設計，安裝方便、簡單、牢固。
◆ 外殼室外級噴塑處理，美觀、防水、耐腐蝕。
◆ 工業級配件、優化設計、測試，性能穩定。

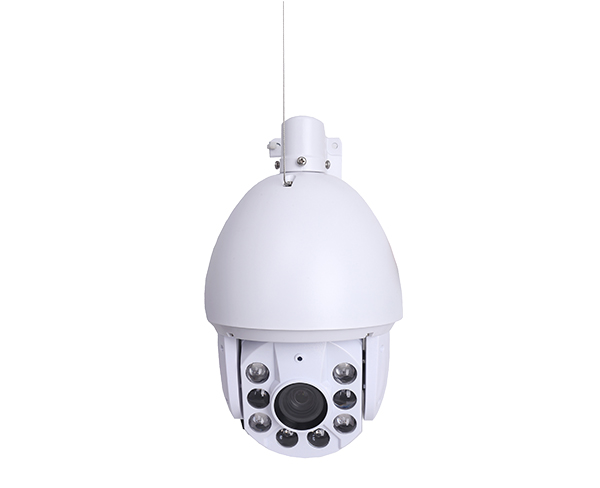

◆ 高清星光級光學變倍攝像機，圖像清晰、變倍大。
◆ 工業級寬溫全視角顯示屏，圖像細膩穩定。
◆ 按接口對接，安裝方便簡單。
◆ 自動根據吊鉤高度調節變倍，自動變焦。
◆ 支持 ICR 自動切換，自動彩轉黑，實現夜視功能。
◆ 可變頻率通信技術，穩定、抗干擾。
◆ 可視化設置，參數設置方便直觀。
◆ 可視化數據顯示，可直觀了解設備運行及電量狀況。
◆ 內置存儲硬盤，保存歷史記錄，方便查詢。
◆ 可拓展實現視頻圖像遠傳功能，方便遠端查看。
系統參數：
工作電壓：AC220V，50Hz
顯示屏：11寸高清液晶顯示屏
球機像素：200 萬像素（支持1280*1080分辨率）
水平范圍：360°連續旋轉
垂直范圍：-15°-90° (自動翻轉)
變焦，變倍：系統自動變焦，變倍。
有效監控距離：150米
工作溫度：-30℃-65℃(室外)
工作濕度：小于90%
防護等級：IP66(室外球)
支持夜間紅外，網絡訪問等功能。

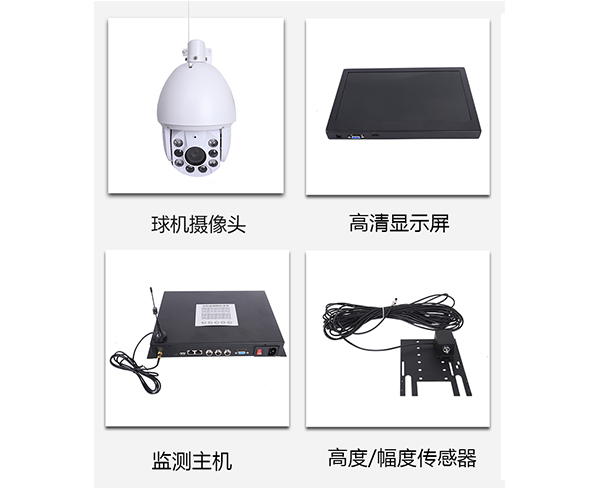

系統組成：

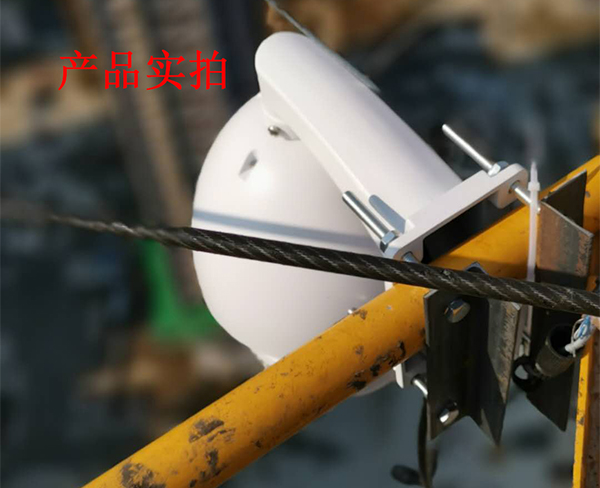

系統主要由安裝在駕駛室內部的主控一體機及安裝在大臂上的球機等部分組成，
實現球機自動跟蹤吊鉤完成引導工作。

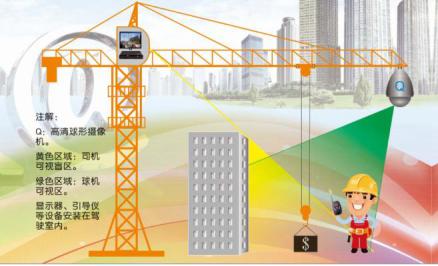

引導儀工作示意圖：
系統通過互聯網，可將視頻信號傳輸至監管平臺，完成遠程查看及監管功能。

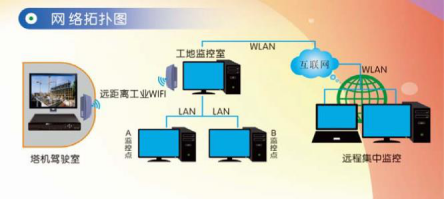

系統網絡拓?fù)鋱D：
系統配置：
|
名稱 |
數量 |
功能 |
備注 |
|
主機（內置液晶顯示屏及球機控制功能） |
1 |
系統參數采集、分析、存儲以及球機控制； |
標配 |
|
球形攝像機 |
1 |
采集視頻信號 |
標配 |
|
高度傳感器 |
1 |
采集吊鉤高度 |
標配 |
|
幅度傳感器 |
1 |
采集小車幅度 |
標配 |
|
GPRS無線通信模塊 |
1 |
與服務器通信 |
選配 |
|
重量傳感器 |
1 |
采集當前載重 |
選配 |
|
回轉傳感器 |
1 |
測量大臂當前轉向 |
選配 |
|
風速傳感器 |
1 |
采集當前環境風 |
選配 |
|
傾斜傳感器 |
1 |
采集塔機傾斜度 |
選配 |
|
網橋 |
2 |
網絡無線傳輸設備 |
選配 |
|
交換機 |
2 |
網絡共享設備 |
選配 |
|
網絡硬盤錄像機 |
1 |
視頻解碼設備 |
選配 |
|
顯示器 |
1 |
視頻顯示 |
選配 |
主要性能參數：
|
序號 |
種類 |
項目名稱 |
指標 |
|
1 |
轉角傳感器 |
量程 |
0~360o |
|
分辨率 |
＜0.18o |
||
|
2 |
幅度傳感器 |
量程 |
0~80m |
|
分辨率 |
＜0.05m |
||
|
3 |
高度傳感器 |
量程 |
0~100m |
|
分辨率 |
＜0.05m |
||
|
4 |
重量傳感器 |
量程 |
2~20t |
|
分辨率 |
＜50kg |
||
|
5 |
風速傳感器 |
量程 |
0~40m/s |
|
分辨率 |
0.1m/s |
||
|
6 |
傾角傳感器 |
量程 |
0~15o |
|
分辨率 |
0.01o |

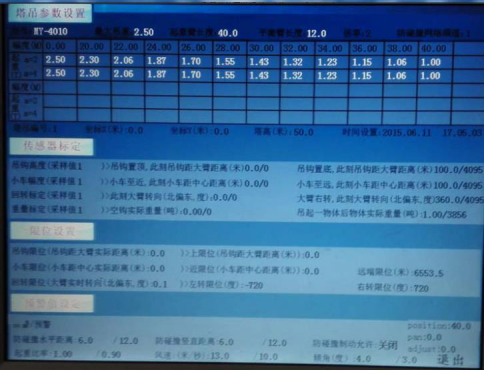

系統調試界面展示：

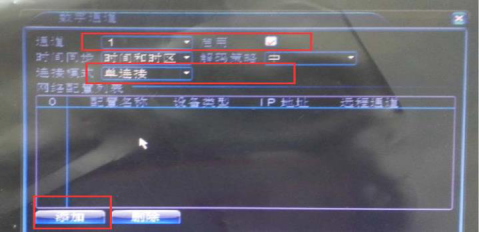

球機添加引導系統界面展示：
售后服務及維修范圍：
1、本系統實行一年保修，終身維護。
2、保修期的起始日期以產品票為準。
3、有以下情況之一者，不屬于保修范圍：
1） 用戶使用、保管、維護不當造成的損壞；
2) 非本公司指定人員自行拆裝修理而造成的損
壞；
3) 非正規渠道購買、無有效票；
4) 因不可抗力造成損壞。
4、不屬于保修范圍內的產品，本公司售后服務部門仍熱情
為你服務。
常見問題解答：
1、重量安裝完畢，當前吊重顯示為O？
答：查看重量傳感器是否安裝正確，重量傳感器受力與箭頭
方向應該保持一致。
2、球機安裝完畢，顯示屏無法顯示球機視頻畫面?
答：1、檢查球機與一體機網線連接是否完好；2查看球機
是否已經添加至系統中。
3、球機視頻畫面顯示正常，但無法控制球機自動跟蹤？
答：檢查畫面正上方是否已經出現，高度、幅度等正常數
據，如未出現，重啟機器；若出現，可觀察數據與吊鉤實際位
置是否相符，不相符，需要重新標定高度與幅度參數。
